WAN監視の追加
WAN監視で、Ciscoルーターと宛先装置間のデータ転送時間を計測して、WANリンクの可用性とラウンドトリップ時間（RTT）を監視します。
Cisco IP SLA技術を使用して、RTTの遅延を検知し、ネットワーク管理者にアラート通知を行います。
目次
WAN監視の追加
- Site24x7にログインします。
- ［ネットワーク］→［WAN監視］に移動します。
- ［WAN監視］横の［＋］アイコンをクリックします。また、［管理］→［監視の追加］→［ネットワーク］→［WAN］でも同様のページに移動可能です。
- 次の情報を入力します。
- 表示名：監視の名前を入力します。
- 送信元監視：既存のネットワーク装置から送信元の監視を選択します。新規作成も行えます。送信元装置がアップしていることを確認してください。
- 送信元インターフェース：WANリンクを分析する送信元監視のインターフェースを選択します。
- 宛先IP：宛先装置のIPアドレスを入力します。
- VRF名（任意パラメーター）：宛先装置へのパス選択に使用するルーティングテーブルインスタンスが設定されている場合、そのインスタンス名を入力します。
仮想ルーティングおよび転送（VRF）値を入力している場合、設定が有効になっていることを確認してください。誤った値が入力されていると装置追加時にエラーが発生します。有効な設定が行われているにもかかわらず、値が入力されていない場合、この装置のデータ収集は行われません。また、VRFが設定されていない装置の場合、この項目には何も入力しないでください。 - 監視グループ（任意パラメーター）：WAN監視を監視グループに関連付けます。既存の監視グループを選択するか、新規追加を行ってください。
- 依存監視（任意パラメーター）：ドロップダウンから依存する監視を選択します。依存監視がダウンしている場合、設定元のWAN監視のアラートを抑制します。
- WANテストパラメーター：項目右側に表示された最小と最大値の間でテストパラメーターを入力します。
頻度を60秒、タイムアウトを50秒、SLAしきい値を30とし、RTTパケットが受信された際の場合分けは次のとおりです。パラメーター 説明 範囲 デフォルト値 条件 ペイロード（バイト） WANリンクのテスト中に送信するパケットのサイズです。 0-3000バイト 24 0から3000バイトの間 サービスタイプ ルーターがどのパスを通過するかサービス品質（QoS）を決定するためにパケットを分類する値です。 0-255
30 0から255の間 頻度 テストを行う時間間隔です。 5-60秒
60 60秒以下 タイムアウト 宛先から応答があるまでルーターが待機する時間です。 0-60秒
60 頻度の値以下 SLAしきい値
このSLAを違反した際にアラートを発生します。 0-60000ミリ秒
100 タイムアウトの値以下 - 30秒以内の場合、SLA違反はありません。
- 30-50秒の場合、タイムアウトは発生しませんがSLA違反アラートが発生します。
- 50秒を超過した場合、タイムアウトとみなされます。
- 設定プロファイル：
- しきい値と可用性：ドロップダウンからしきい値プロファイルを選択します。デフォルトのしきい値プロファイルを使用するか、新規作成を行って、リソースが設定したしきい値と可用性を超過した際にアラートを発生させます。
- タグ（任意パラメーター）：事前定義または複数タグを使用して、監視の整理と管理を行います。
- アラート設定：
- ユーザーアラートグループ：障害時にアラートを通知するユーザーグループを選択します。ユーザーグループを新規追加することも可能です。
- オンコールスケジュール：オンコールスケジュールを使用して、選択したシフトや業務時間時にアラートを通知するユーザーグループを選択します。
- 通知プロファイル：ダウン時にいつどのように通知するか指定します。ドロップダウンから通知プロファイルを選択、デフォルトプロファイルの使用、新規作成を行えます。
- 3rdパーティ連携（任意項目）：3rdパーティサービスを選択し、アラート通知をプッシュするサービスを指定します。
- ［保存］をクリックします。

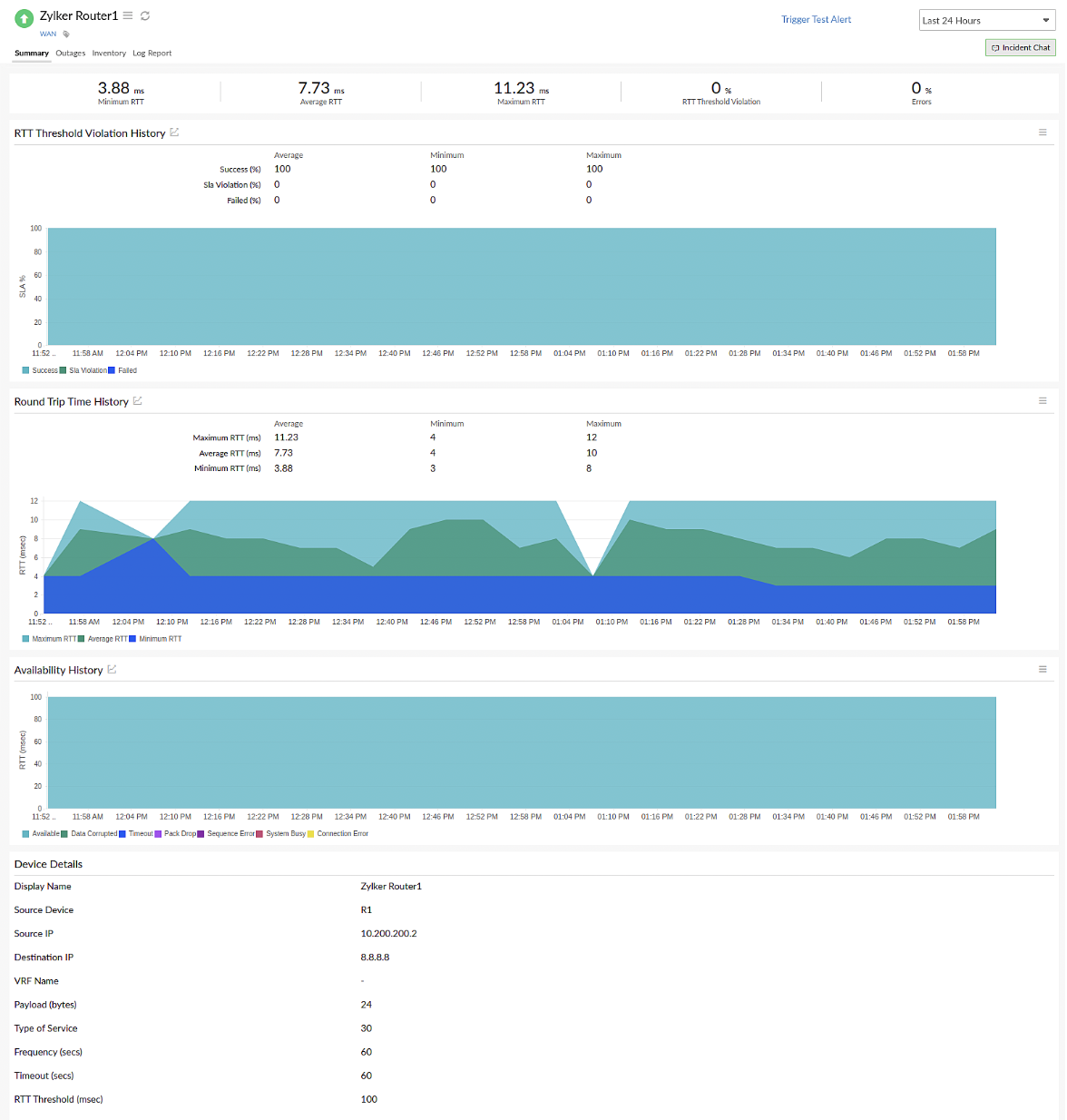

装置サマリーページ
- ［ネットワーク］→［WAN監視］に移動します。
- リストからWAN監視名を選択すると、サマリーページに移動します。
WAN監視のしきい値と可用性で、SLA違反が20%、ポーリング値が2と設定されているとします。WANテストのパラメーターが60秒の場合、5パケットが宛先装置に標準の5分間隔で送信されます。最初のポーリングで1パケットドロップした場合、RTTしきい値違反は20%に設定されます。次のポーリングでRTTの遅延が解決された場合、しきい値違反は0%にリセットされます。次のポーリングで解決されなかった場合、しきい値条件に基づいてアラートが生成されます。
