インフラストラクチャーマップ
インフラストラクチャーマップで、背景にノード、ネットワーク機器、インターフェースを配置し、リンクのネットワークトポロジーを手動で作成します。
このマップで、機器、ホスト、リンクを可視化し、トラブルシューティングの際にさまざまなリソースの状況を素早く把握します。
サポートしている監視タイプ
- インターネットサービス
- サーバー
- ネットワーク
- APM
- AWS
目次
概要
高品質なサービスを持続させるには、IT部門とネットワークエンジニアが、インフラストラクチャーについて理解する必要があります。
Site24x7のインフラストラクチャーマップで、以下のようなマップを作成し、インフラストラクチャーについて詳細に把握します。
Site24x7のインフラストラクチャーマップは、手動での追加、編集、移動、監視アイコンサイズ変更を行うことができ、それにより機器間の関連性を把握することができます。
機能
- ネットワークトポロジーの図解のほかに、ボトルネックとリソースの停止を即座に特定します。
- データベースまたはグローバルマップにあるITリソースの物理的位置をピンポイントで特定します。
- 単一のマップから、関連しているすべてのリソースを特定します。
また、管理者視点で影響を受けた機器を表示することにより、ネットワークリンクなどの問題を事前に予測します。
インフラストラクチャーマップの作成
インフラストラクチャーマップの作成手順は、次のとおりです。
- Site24x7にログインします。
- ［ホーム］→［ダッシュボード］→インフラストラクチャーマップ欄の［新規作成］をクリックします。

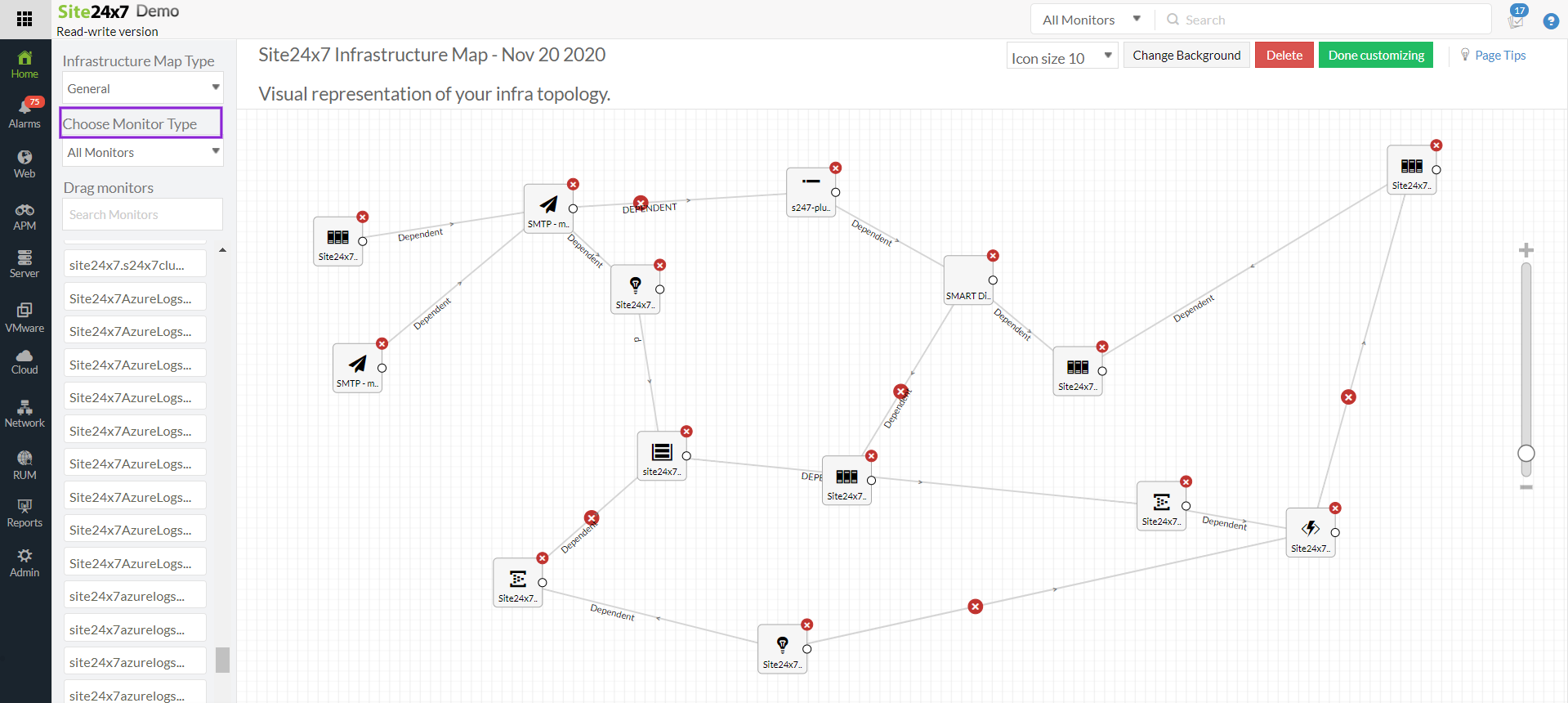

- インフラストラクチャーマップ作成画面の左側に、追加されている全監視が表示されます。
監視タイプでは監視のフィルター選択ができ、検索バーでは、監視検索ができます。
- ［背景画像の変更］をクリックすると、背景を編集することができます。
世界地図、大陸図、各国の地図、グリッド線など、数多くの背景テンプレートをサポートしています。［画像のアップロード］をクリックすると、カスタムで背景画像を取り込むこともできます。
- 背景画像を設定したら、選択した監視を左側のパネルからドラッグして、キャンバスへドロップします。
ドロップダウンメニューから、拡大アイコン、縮小アイコンをそれぞれクリックすることで、監視アイコンのサイズ変更も可能です。 - キャンバスへ複数監視を追加した場合は、各監視のアイコンについている小さな丸印の間に線を引くことで、リンクを作ることができます。
2つのネットワーク機器間にリンクを引く際、接続しているインターフェースを選択するよう求められます。
選択されたインターフェイスがダウンしていたり、問題が発生している場合は、ネットワーク機器をリンクするラインが赤またはオレンジになります。 - 背景画像にインフラストラクチャーを設定し終えたら、［カスタマイズ完了］をクリックします。
作成したインフラストラクチャーマップは、ダッシュボードビューのリストに追加されます。 - ［削除］をクリックすると、そのインフラストラクチャーマップは削除されます。
世界、地域、物理的位置をベースにしたマップ
アイコンリンクを引くことで、地理的に配置された機器間を、仮想的に接続することができます。
ネットワーク管理者は、関連する世界地図または背景画像を設定し、各地点での接続や監視が行われているか確認します。
また、世界やデータセンター規模でのネットワーク機器を監視する場合もあります。インフラストラクチャーマップでは、世界または組織内のデータセンターにある機器をマップ化し、それらを1画面で監視します。
さらに、インフラストラクチャーマップを利用して、サーバーラックの画像を追加し、すべてのサーバーを適切な位置に配置し、それらを監視するだけで、サーバーラックにあるサーバーの概要も取得できます。
階層型マップ
相互接続したネットワーク機器では、予期せぬエラーを発生させる可能性があります。
階層型マップで、依存関係に基づいて作成することができます。
広範囲なネットワーク機器間で、依存関係に沿ったグループ化と、リンク付けを行い、乱雑なマップ構成を避けて、インフラストラクチャーを効率的に把握できます。
さらに、階層型マップではダウンしている全機器の種類、ダウンの原因などの情報を単一コンソールから取得し、素早く修正作業を移ることができます。
仮想化ネットワーク
仮想化マップは、Hyper-V、VMware、vSphere環境等の、すべての仮想化ネットワークに適用することができます。以下の画像では、VMware環境とそのリンク関係を表示しています。
